Solution Réglementaire + Visualiseur

rond-3-150-186

La Solution Réglementaire + Visualiseur a pour objectif , avant tout, de vous mettre en conformité avec la réglementation du décret n°2010-1600 (intègre la solution réglementaire). Elle vous permet également de disposer d’une cartographie accessible en ligne – via un login et mot de passe – de votre réseau avec la possibilité de changer de fond de plan, d’afficher sélectivement des couches d’informations et d’imprimer l’emprise demandée avec une légende pré-configurée.

Ainsi, dès lors que vous devez répondre à une DT ou une DICT, il vous suffit de vous connecter à votre outil et de générer automatiquement un pdf de la zone concernée. Cela évite les opérations fastidieuses de photocopie et scan des plans de récolement papiers, bien souvent sans légende et sans échelle.

L’avantage de cette solution par rapport à l’atlas pdf est de pouvoir changer les fonds de plans (cadastre, photo aérienne, OpenStreetMap…) et de répondre aux DT/DICT avec un seul plan. D’autre part, cette solution permet à l’exploitant d’exporter son réseau en format SIG et d’ajouter d’autres données géographiques.

La mise en forme cartographique des extraits de plans exportés est compatible avec la NORME NF S 70-003-3 de Mai 2014 qui fixe les modalités de réponse d’un exploitant à une DT/DICT (cotes, échelle graduée, légende complète, classe de précision…).

Les étapes :

  1. Recensement des plans existants : papier, images (PDF, JPG), vecteurs (DXF, DWG, SHP, MIF/MID)
  2. Numérisation et géoréférencement des plans existants sur fond cadastral
  3. Vectorisation des éléments du réseau disponibles (tronçons, regards, stations…)
  4. Vérification collégiale de la localisation des éléments du réseau avec l’exploitant
  5. Création des zones d’implantation des ouvrages (fuseaux de 50m de part et d’autre)
  6. Transfert de la zone d’implantation de l’ouvrage sur le Guichet unique
  7. Vérification de la bonne intégration des ZIO sur le Guichet Unique
  8. Paramétrage et livraison du visualiseur
  9. Livraison à l’exploitant d’une copie du réseau au format SIG (SHP)

Les options :

  1. Relevé GPS des ouvrages

Illustrations :

Accès à notre démo

Optimisé pour le navigateur Mozilla Firefox. Pour un accompagnement à la navigation sur la démo, merci de nous contacter par téléphone

prestation-visualiseur-1-540-340

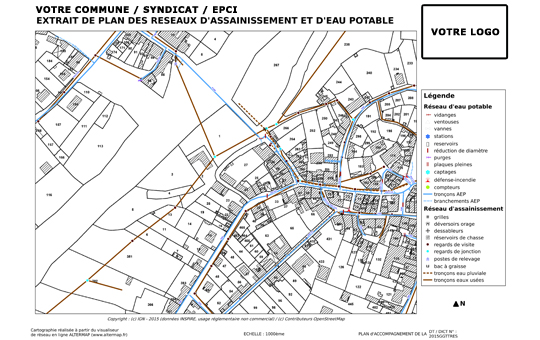

Exemple d’export pdf
prestation-visualiseur-2-540-340

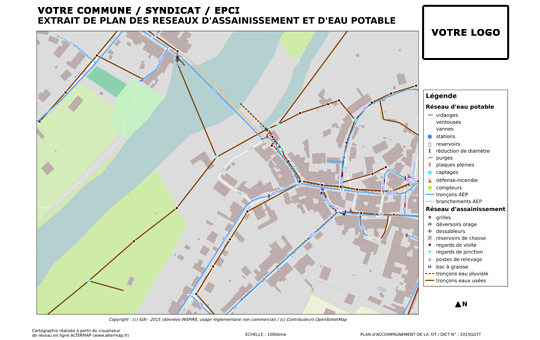

Exemple d’export pdf
prestation-visualiseur-3-540-340

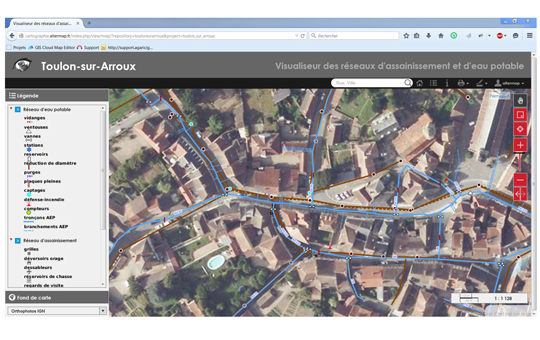

Interface du visualiseur
